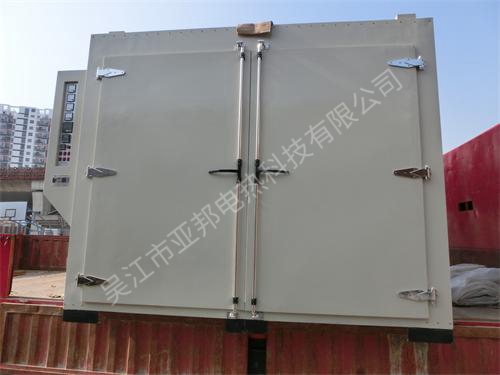

在干式变压器生产过程中，铁芯预热、线圈预干燥、线圈浸漆干燥、树脂固化等工艺过程非常关键，直接影响变压器的质量，因此对固化炉的温度均匀性、控制系统的可靠性要求非常高。YBDX系列变压器专用固化炉具有良好的温度均匀性、多种灵活的送风方式、成熟可靠的控制系统、美观的外表等优点，在全国干式变压器生产企业中，得到了广泛的应用。 台车自驱式烘箱可供工厂和科研单位用于烘培、干燥、热处理、消毒以及加热，保温等工艺设备之用，广泛用于金属工件的低温回火，退火，时效处理和热装工艺，不仅保证工件的处理质量，同时还可提高生产效益。台车装有驱动装置，开启开关后便可自动进出。该箱工作温度可由室温至最高使用温度，在此范围内可任意选定所需温度恒温后可借电气控制系统自动控制温度。工作室左右侧装有加热器及风道，工作室顶部有鼓风机，由鼓风机将箱内空气通过风道进行机械对流，使工作室温度均匀一致。烘箱的温度控制采用电子温度调节自动控制，热电偶传感器。
2主要性能
●采用智能程序温控仪控温，PID参数自整定，固态继电器调功，无触点连续调节，自动完成烘干工艺全过程，能满足任何固化曲线的要求，操作简便，性能可靠；精选国内外电气控制元件，使固化炉的电控部分可靠性达到最优。
●在工艺温度范围内实现定时歇式性自动排气功能（根据用户要求选配）。
●可选取走纸记录仪、打印记录或无纸记录仪，对工艺全过程实行监控，对干燥、固化结果进行分析。
●根据所烘产品不同的摆放，选用合理的热风循环方式（顶加热垂直送风、底加热水平送风、侧加热垂直送风等）使工作室内温度更均匀，线圈干燥、固化效果更优。
●另设独立超温报警系统，温度异常时能切断加热电源，发出声光报警。
●可选配低压照明灯系统一套，门设观察窗，随时可观察工件固化状况。
●采用密封电热管加热，抗氧化、性能稳定、寿命长。
●底部铺设轨道，可根据所烘产品重量不同选用手动驱动、钝齿条驱动、辊排驱动、牵引小车驱动等不同台车驱动方式。
●根据用户现场使用情况，既可就近控制，多台固化炉亦可选配计算机集散控制系统，可集中实现多台固化炉控温程序的设定、温度曲线记录等功能，操作简单、方便、控制可靠。
技术指标：
型 号 | 电源电压 | 加热功率 | 控温精度 | 鼓风功率 | 工作室尺寸 (CM) | 工作温度 |
深×宽×高 | ||||||
YB-TC1 | 380V | 9kw | ±2℃ | 1100W | 80cm×80cm×100cm | 室温0~250℃ |
YB-TC2 | 380V | 12kw | ±2℃ | 1100W | 100cm×80cm×100cm | |
YB-TC3 | 380V | 15kw | ±2℃ | 1100W | 120cm×100cm×120cm | |
YB-TC4 | 380V | 21kw | ±2℃ | 1100W | 120cm×100cm×150cm | |
YB-TC5 | 380V | 24kw | ±2℃ | 1100W | 150cm×120cm×180cm | |
YB-TC6 | 380V | 48kw | ±2℃ | 1100W | 180cm×150cm×200cm | |
YB-TC7 | 380V | 60kw | ±2℃ | 1100W | 200cm×180cm×200cm | |
YB-TC8 | 380V | 80kw | ±2℃ | 1100W | 250cm×200cm×200cm |
